產(chǎn)品詳情
一、產(chǎn)品簡介：
高硬度型環(huán)保黑色陰極電泳漆FY-1301，是飛揚(yáng)涂料研發(fā)部為適應(yīng)市場需要，歷經(jīng)多年孜孜不倦的努力而開發(fā)出來的新產(chǎn)品，具有硬度高、附著力強(qiáng)、耐摩擦性佳等特點(diǎn)。特別適用于導(dǎo)軌、家俱、……等對于漆膜硬度有較高要求的產(chǎn)品電泳涂裝，作為“底面合一”涂裝防護(hù)使用。
硬度最高可達(dá)到4H：
涂料界眾所周知，環(huán)氧系電泳漆，由于環(huán)氧樹脂的先天特性，漆膜硬度一般只能達(dá)到2H！而飛揚(yáng)高硬度環(huán)保黑色陰極電泳漆FY-1301，獨(dú)有的配方設(shè)計、萬里挑一的選材、多年來的大量試驗(yàn)確認(rèn)，令該涂料漆膜硬度遠(yuǎn)遠(yuǎn)優(yōu)于市售的環(huán)氧電泳漆，漆膜硬度最高可達(dá)4H，對電泳涂料界作出了里程碑般的貢獻(xiàn)！
耐磨擦性好：
FY-1301環(huán)保電泳漆的高硬度及漆膜細(xì)膩，也賦予了它優(yōu)秀的耐磨性能！產(chǎn)品在日常使用中不易擦傷、更顯高檔！特別適合辦公類用品的使用，為您的產(chǎn)品進(jìn)一步提高附加值或競爭力！
優(yōu)秀的大生產(chǎn)適應(yīng)性：
無論從包裝成本控制上考慮，還是生產(chǎn)工做事的謹(jǐn)慎度考慮，以及運(yùn)輸過程中的顛簸摩擦考慮，工件間的相互碰磕摩擦都是難以避免的，常常因此而不良產(chǎn)生，導(dǎo)致常被客戶“請”去挑選返工，造成成本增加，苦不堪言！FY-1301產(chǎn)品則可為您顯著降低此類不良率，令您省心省力省成本，進(jìn)而增加效益。
優(yōu)異的耐斑性：
市售電泳漆涂層，一般都很容易產(chǎn)生指紋、手?。换虬b好的電泳成品存儲一段時間后，在用戶拆包安裝時發(fā)現(xiàn)有霧斑現(xiàn)象！這些外觀現(xiàn)象雖然不影響漆膜本身性能，但明顯地影響了漆膜外觀，好似一張沾了污垢的臉，再怎么說也不好看！如客戶有要求還得為此作擦拭返工，導(dǎo)致成本增加！而FY-1301經(jīng)多方市場的實(shí)地大生產(chǎn)驗(yàn)證，在此方面有著優(yōu)秀表現(xiàn)，將大大地減輕您在這個問題上的煩憂！
良好的相溶性：
FY-1301產(chǎn)品與市售的其它電泳涂料有著良好的相溶性，在實(shí)現(xiàn)電泳漆更替時，不用擔(dān)心因相溶性問題而不得不將原電泳漆液廢棄！
二、原漆質(zhì)量指標(biāo)：
|
項目 |
質(zhì)量指標(biāo) |
檢測方法 |
|
|
色漿 |
乳液 |
||
|
外觀 |
黑色均一粘稠體 |
淡黃色 |
目測 |
|
固體份（%） |
42±2 |
35±2 |
GB/T 6751 |
|
細(xì)度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.7±0.3 |
PH計 |
|
電導(dǎo)率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個月 |
GB/T 6753.3 |
|
三、槽液的配制：
FY-13011色漿：FY-13012乳液:去離子水=1:2~3:3~8（重量比），在29±4℃條件下，循環(huán)攪拌熟化48~72小時后使用。
四、槽液技術(shù)指標(biāo)：
|
項目 |
技術(shù)指標(biāo) |
|
固體份（%） |
15±5 |
|
PH 值 |
5.8±0.2 |
|
電導(dǎo)率（μs/cm） |
1300±300 |
|
MEQ 值 |
30±4 |
|
溶劑含量（%） |
1.5±1 |
|
泳透力（%） |
＞80 |
|
灰份（%） |
15±5 |
|
L 效果 |
水平面與垂直面無明顯差別 |
|
庫侖效率（mg/c） |
＞25 |
|
加熱減量（%） |
＜8 |
|
重溶性（%） |
＜8 |
|
破裂電壓（V） |
＞300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個月，各項指標(biāo)正常 |
五、涂裝工藝條件：
|
項 目 |
工 藝 參 數(shù) |
|
涂裝電壓（V） |
150±100 |
|
涂裝時間（min） |
2±1 |
|
槽液溫度（℃） |
30±4 |
|
電流密度（A/m2） |
15±5 |
|
項目 |
技術(shù)指標(biāo) |
檢測方法 |
|
膜厚（μm） |
20±10 |
GB/1764-79 |
|
外觀 |
平整光滑無異樣 |
目測 |
|
光澤（%） |
40±20 |
GB/T 9754-88 |
|
附著力（級）（劃格法） |
0 |
GB/T 9286-98 |
|
柔韌性（mm） |
1 |
GB/T 1731-93 |
|
鉛筆硬度 |
3~4H |
GB/T 6739 |
|
沖擊強(qiáng)度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（50g/LH2SO4溶液×24h） |
漆膜無變化 |
HG/T3952 |
|
耐堿性(50g/LNaOH溶液×24h) |
漆膜無變化 |
HG/T3952 |
|
耐鹽霧性 |
＞800h (三元鋅系磷化,20±2μm) |
GB/T 1771-91 |

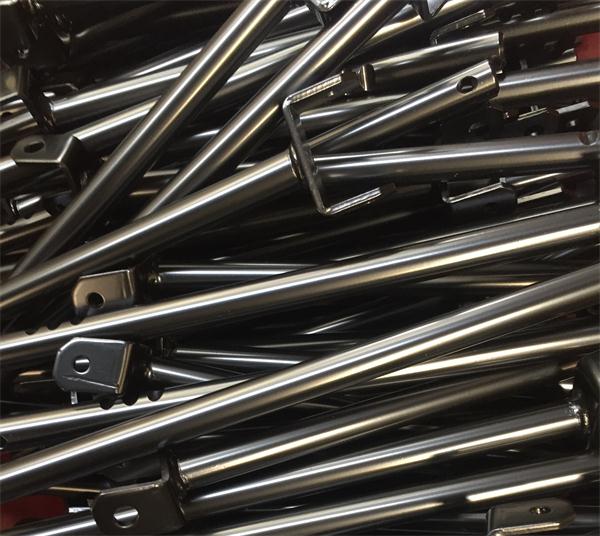

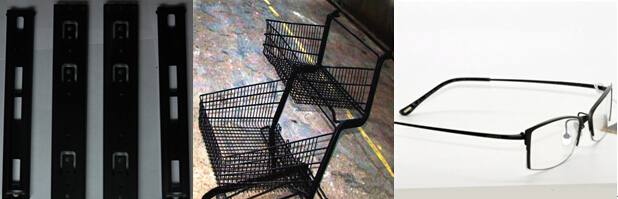

應(yīng)用案例：
